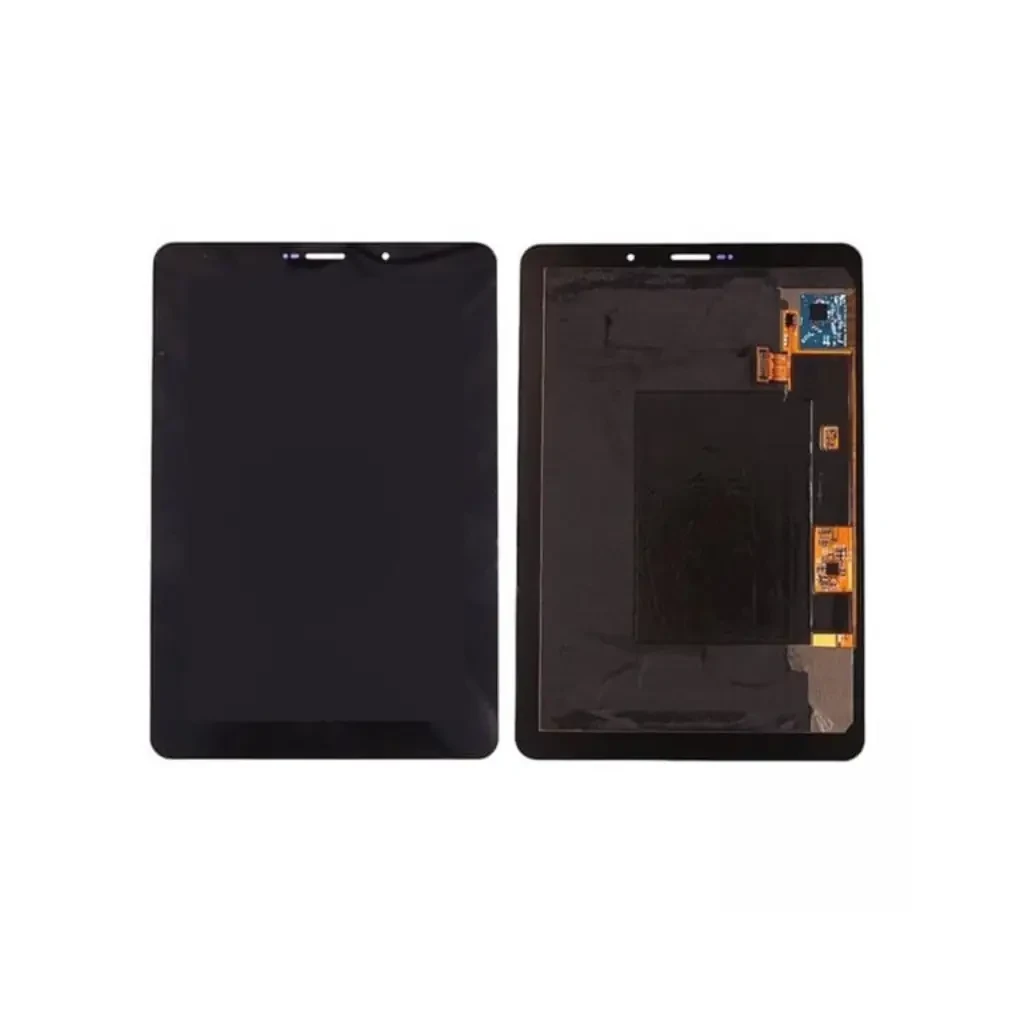

اگر به دنبال تعمیر گلکسی تب ۷.۷ هستید یا میخواهید درباره تعویض ال سی دی گلکسی تب ۷.۷ و ال سی دی گلکسی تب ۷.۷ اطلاعات بیشتری کسب کنید، این صفحه راهنمای کاملی برای شما خواهد بود.
مشکلات رایج Galaxy Tab 7.7 از نگاه یک تعمیرکار حرفهای
نقاط ضعف و شکستهای رایج در این مدل
- خرابی پورت شارژ بهخصوص در اثر فشار یا ورود گرد و غبار.
- خطاهای حافظه داخلی (eMMC) که باعث بوتلپ یا عدم شناسایی حافظه میشود.
- مشکلات نرمافزاری پس از بهروزرسانی یا نصب برنامههای غیرقابل اعتماد که منجر به قفل شدن در لوگوی بوت میگردد.
- خرابی مدارهای تغذیه (Power IC) که باعث عدم روشن شدن دستگاه میشود.
- آسیبهای آبگیری که بهسرعت به برد اصلی نفوذ میکند و علائم متنوعی از جمله قطع و وصل ناگهانی نمایش میدهد.
- اختلالات ارتباطی Wi‑Fi و بلوتوث بهدلیل آسیب به چیپستهای رادیویی یا کابلهای انعطافپذیر.
وقتی Galaxy Tab 7.7 روشن نمیشود
در کارگاه ما اکثر مواردی که مشتریان میآورند، بهدلیل یکی از عوامل زیر است:
- خرابی برد اصلی (Motherboard): شکست در تراشههای مدیریت توان (PMIC) یا تراشه اصلی پردازش میتواند باعث قطع کامل برق شود. گاهی فقط یک لایه مسی سوخته است که میتوان آن را بازسازی کرد.
- خرابی چیپ حافظه داخلی (eMMC): اگر حافظه داخلی آسیب ببیند، سیستم نمیتواند بوت شود. در برخی موارد میتوان با برنامهنویسی مجدد (re‑program) این چیپ را احیا کرد.
- مشکلات برنامهنویسی (Programming): بهروزرسانی نادرست یا فلش کردن نادرست فریمورم میتواند باعث عدم شناسایی بوت لودر شود. این مشکل با فلش کردن صحیح و استفاده از نرمافزارهای تخصصی قابل حل است.
- مدارهای تغذیه (Power Circuit): اگر مدارهای ولتاژ ورودی یا خروجی خراب باشند، حتی اگر باتری سالم باشد، دستگاه روشن نمیشود. تعویض یا تعمیر ICهای مربوطه معمولاً کافی است.
- آسیب آب: رطوبت میتواند به لایههای داخلی برد نفوذ کند و در طول زمان باعث خوردگی نقاط سولدر شود. با تمیز کردن دقیق و بازسازی نقاط خراب میتوان دستگاه را نجات داد.
وقتی دستگاه روی لوگوی Samsung میماند
این وضعیت معمولاً نشانهای از مشکل در فرآیند بوت است. دلایل اصلی عبارتند از:
- Boot Loop: حلقهٔ بیپایان بوت معمولاً بهدلیل عدم توانایی خواندن سیستمعامل از حافظه داخلی رخ میدهد.
- خرابی حافظه داخلی: قطعات eMMC یا UFS معیوب باعث عدم بارگذاری فایلهای سیستم میشوند.
- فایلهای سیستم خراب: نصب برنامههای مخرب یا قطع برق در حین بهروزرسانی میتواند باعث خراب شدن فایلهای مهم باشد.
- فلش کردن نادرست: اگر فریمورم یا ریکاوری بهدرستی نصب نشود، دستگاه در حالت انتظار میماند. استفاده از ابزارهای رسمی سامسونگ یا نرمافزارهای تخصصی ما میتواند این مشکل را رفع کند.
مشکلات شارژ در Galaxy Tab 7.7
این تبلت بهدلیل طراحی فشردهٔ پورت Micro‑USB یا USB‑C (بسته به نسخه) حساس به آسیبهای فیزیکی است. رایجترین مشکلات عبارتند از:
- پورت شارژ خراب: خم شدن یا شکست پینهای داخلی باعث قطع ارتباط میشود. تعویض پورت با قطعهٔ اصل یا با کیفیت بالا معمولاً هزینهٔ معقولی دارد.
- مدار شارژ (Charging IC): اگر این تراشه دچار سوختگی یا کوتاهمدت شود، جریان بهدرستی به باتری نمیرسد.
- کابل انعطافپذیر (Flex Cable): این کابل بین پورت و برد اصلی کشیده میشود و ممکن است بهدلیل فشار یا خم شدن خراب شود.
- سوئیچ کنترل شارژ (Charging Switch): برخی مدلها دارای سوئیچهای نرمافزاری و سختافزاری برای تشخیص شارژ هستند که اگر خراب شوند، دستگاه حتی با پورت سالم نیز شارژ نمیگیرد.
مشکلات اتصال و ارتباطی
اگرچه Galaxy Tab 7.7 بیشتر بهصورت Wi‑Fi عرضه میشود، اما برخی نسخهها قابلیت LTE دارند. مشکلات رایج شامل:
- عدم شناسایی شبکهٔ سلولار یا قطعناشدن سیگنال Wi‑Fi.
- قطعی بلوتوث هنگام استفاده از هدفون یا کیبوردهای بیسیم.
- مشکلات GPS که بهدلیل خرابی چیپ رادیویی یا کابلهای داخلی بروز میکند.
- نقطهٔ ضعف در آنتن داخلی که بهدلیل خم شدن یا آسیب مکانیکی باعث کاهش قدرت سیگنال میشود.
خرابی اجزای جانبی
- بلندگو: صدای خفیف یا عدم خروج صدا معمولاً بهدلیل خرابی درایور یا شکست در کابل بلندگو رخ میدهد.
- میکروفن: صداهای ضعیف یا قطع شدن در تماسهای صوتی میتواند ناشی از آسیب به میکروفن یا سوئیچ میکروفن باشد.
- دوربین عقب: تصویر تار یا عدم روشن شدن LED فلش نشانگر مشکل در ماژول دوربین یا کابل انعطافپذیر است.
- دکمهٔ پاور و دکمههای صدا: فشار بیش از حد یا ورود گرد و غبار میتواند باعث گیر کردن یا عدم کارکرد این دکمهها شود.
مشکلاتی که بهسختی تشخیص داده میشوند
- مشتری فکر میکند مشکل در پورت شارژ است، اما در واقع مدار تغذیه (Power IC) دچار سوختگی است و تعویض پورت بیفایده میشود.
- مشکل در عدم شناسایی حافظهٔ داخلی بهنظر میرسد که حافظه خراب است، اما در واقع نرمافزار ریکاوری خراب شده و با فلش کردن صحیح حل میشود.
- دستگاه در حالت بوتلپ میماند؛ مشتری گمان میکند برد اصلی آسیب دیده، اما در حقیقت کابل flex مربوط به حافظه داخلی شل شده است.
تجربیات واقعی از کارگاه
مورد ۱ – تعمیر برد اصلی : یک مشتری با Galaxy Tab 7.7 خود آمد که حتی با فشار بر دکمه پاور روشن نمیشد. پس از بررسی دقیق، متوجه شدیم که تراشهٔ مدیریت توان (PMIC) سوخته است. با استفاده از دستگاه لیزری، لایهٔ مسی خراب را پاک کردیم و قطعهٔ جدید را بهدقت سولدر کردیم. پس از تست، دستگاه بهطور کامل روشن شد و تمام عملکردهای دیگر نیز عادی شد. زمان تعمیر حدود ۲ ساعت بود و هزینهٔ قطعه و کار حدود ۸۰۰ هزار تومان بود.
مورد ۲ – برنامهنویسی و بازگردانی حافظه : تبلتی که پس از بهروزرسانی سامسونگ بهصورت ناگهانی در لوگوی Samsung گیر کرده بود، به کارگاه ما رسید. بررسی نشان داد که فریمورم اصلی بهدرستی فلش نشده و eMMC بهصورت نیمهخراب بود. با استفاده از ابزارهای تخصصی، فریمورم اصلی را دوباره نصب کردیم و بخش خراب eMMC را با روش ری‑پروگرامینگ احیا کردیم. دستگاه پس از ۴۵ دقیقه کارکردن، بهصورت عادی بوت شد. هزینهٔ این سرویس از ۳۰۰ هزار تومان شروع میشود.
مورد ۳ – تشخیص نادرست پورت شارژ : یک کاربر معتقد بود پورت شارژ خراب است زیرا دستگاه با کابل اصلی شارژ نمیشد. ما ابتدا پورت را تست کردیم؛ پینها سالم بودند. سپس مدار شارژ (Charging IC) را بررسی کردیم و متوجه سوختگی جزئی در این تراشه شد. پس از تعویض IC، تبلت بدون مشکل شارژ شد. این مورد نشان میدهد که گاهی تشخیص اولیه میتواند گمراهکننده باشد.
مورد ۴ – مشکل Wi‑Fi و بلوتوث : مشتریای که از اتصال Wi‑Fi در خانه مشکل داشت، دستگاهش را آورد. پس از بررسی، متوجه شدیم که آنتن داخلی بهدلیل سقوط قبلی کمی خم شده است. با استفاده از ابزارهای دقیق، آنتن را بهصورت دقیق تنظیم کردیم و کابل مربوطه را دوباره سولدر کردیم. پس از این کار، سیگنال Wi‑Fi بهطور کامل بازیابی شد. این تعمیر بدون تعویض هیچ قطعهای انجام شد و زمان صرف شده حدود ۱ ساعت بود.
جدول راهنمای عیبیابی
| علائم | علت محتمل | راهحل رایج |
|---|---|---|
| دستگاه روشن نمیشود | خرابی PMIC یا سوکت باتری | تعمیر یا تعویض تراشه مدیریت توان |
| قفل در لوگوی Samsung | فایلهای سیستم خراب یا eMMC معیوب | فلش فریمورم رسمی و ری‑پروگرامینگ حافظه |
| شارژ نمیشود اما باتری سالم است | پورت شارژ یا کابل flex خراب | تعویض پورت یا کابل flex (بدون نیاز به تعویض برد) |
| Wi‑Fi قطع و وصل میشود | آنتن داخلی یا چیپ رادیویی معیوب | تنظیم یا تعویض آنتن، در صورت لزوم تعویض چیپ رادیویی |
| صدا از بلندگو میآید اما میکروفن کار نمیکند | سوئیچ میکروفن
|
