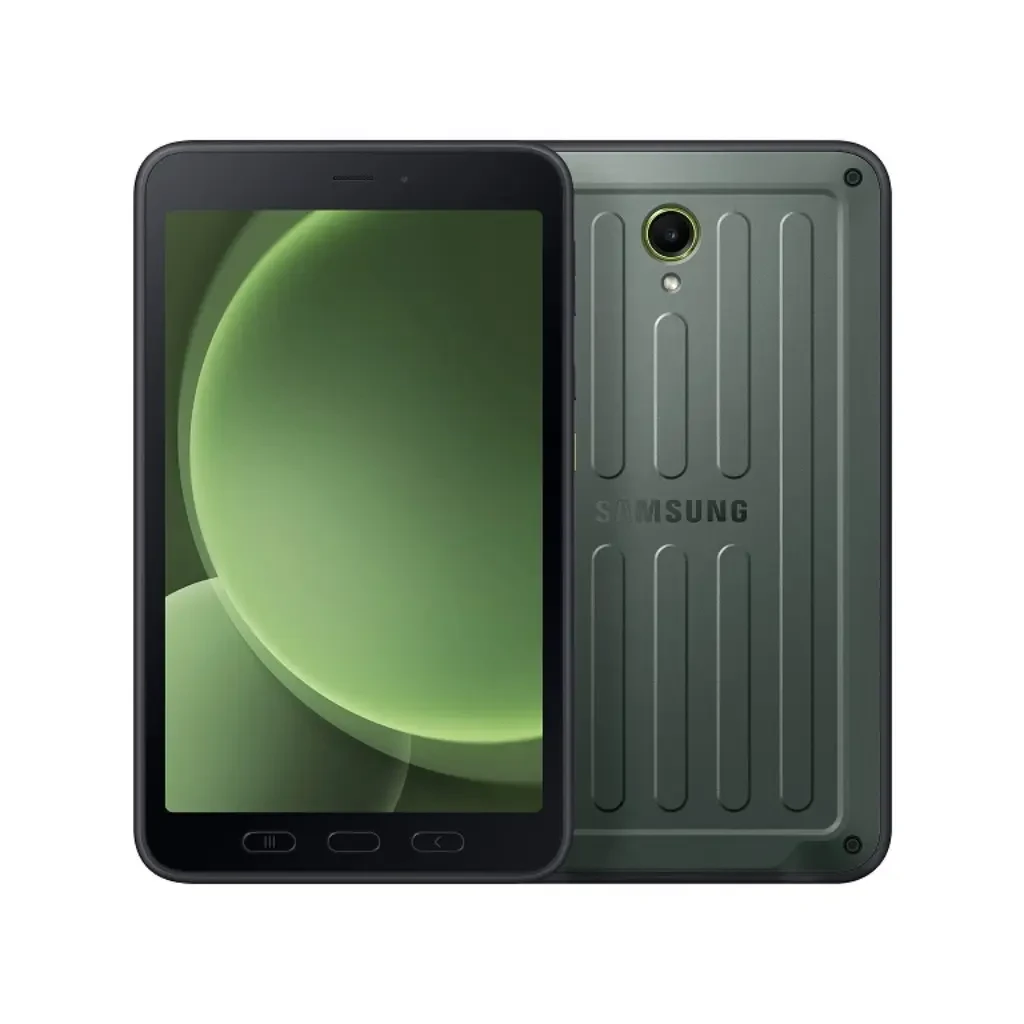

تعمیر گلکسی تب اکتیو ۵ – Samsung Galaxy Tab Active5

اگر به دنبال تعمیر گلکسی تب اکتیو ۵ هستید یا می‌خواهید درباره تعویض ال سی دی گلکسی تب اکتیو ۵ و ال سی دی گلکسی تب اکتیو ۵ اطلاعات بیشتری کسب کنید، این صفحه راهنمای کاملی برای شما خواهد بود.

تعمیر Galaxy Tab Active5 از نگاه یک تکنسین

نقص‌هایی که به‌طور مکرر در این مدل می‌بینیم

• خرابی پورت شارژ به‌دلیل سایش مکرر یا ورود ذرات ریز.
• دستگاه در حین بوت شدن روی لوگوی سامسونگ می‌ماند؛ معمولاً به‌دلیل نقص در چیپ ذخیره‌سازی یا فایل‌های سیستم.
• قطع شدن ناگهانی اتصال به شبکه LTE یا Wi‑Fi؛ گاهی ناشی از خرابی ماژول رادیویی یا تنظیمات نرم‌افزاری.
• دکمه‌های فیزیکی (روشن/خاموش، صدا) که به‌درستی کار نمی‌کنند؛ معمولاً به‌دلیل خرابی سوئیچ یا اتصالات برد.
• مشکل در حسگر اثر انگشت؛ در برخی دستگاه‌ها به‌دلیل آسیب به ماژول حسگر یا اتصال نادرست.

وقتی Galaxy Tab Active5 روشن نمی‌شود

در کارگاه ما، اکثر مواردی که باعث می‌شود تبلت روشن نشود، به‌یک یا چند مورد زیر مربوط می‌شود:

• خرابی برد اصلی (مادربورد): در این دستگاه، اجزای مهمی مثل پردازنده، چیپ‌های مدیریت انرژی و ماژول‌های ارتباطی بر روی یک برد کوچک جمع‌اوری شده‌اند. هر گونه کوتاهی یا ترکیدگی در این برد می‌تواند باعث قطع کامل برق شود.
• نقص در چیپ ذخیره‌سازی (eMMC یا UFS): اگر چیپ NAND خراب شود، سیستم نمی‌تواند بوت شود و صفحه‌ای خالی یا فقط لوگو نمایش می‌دهد.
• مشکل برنامه‌ریزی (پروگرام‌نویسی) برد: گاهی پس از به‌روزرسانی یا فلش نادرست، بخش‌های بوت‌لودر دچار خطا می‌شوند. در این حالت، نیاز به ریکاوری و برنامه‌نویسی مجدد داریم.
• خرابی مدارهای قدرت (Power IC): این مدار مسئول توزیع ولتاژ به تمام بخش‌هاست. اگر این آی‌سی دچار سوختگی شود، هیچ قطعی از برد به نمایش نمی‌آید.
• آسیب آب یا رطوبت: اگرچه Tab Active5 مقاوم در برابر آب است، اما در معرض رطوبت طولانی‌مدت یا آب‌های شیمیایی می‌تواند به لایه‌های داخلی برد نفوذ کند و اتصالات را زنگ بزند.

وقتی دستگاه روی لوگو می‌ماند

این مشکل یکی از شایع‌ترین موارد در کارگاه ماست و دلایل مختلفی می‌تواند داشته باشد:

• حلقه بوت (Boot Loop): وقتی سیستم به‌طور مداوم سعی می‌کند وارد سیستم‌عامل شود اما هر بار با خطا مواجه می‌شود، دستگاه در همان صفحه لوگو می‌چرخد.
• خرابی چیپ ذخیره‌سازی: اگر بخش‌های مهمی از NAND خراب شوند، فایل‌های بوت‌لودر یا کرنل نمی‌توانند بارگذاری شوند.
• فایل‌های سیستمی خراب: به‌روزرسانی نادرست یا حذف تصادفی فایل‌های مهم می‌تواند باعث این وضعیت شود.
• نیاز به فلش جدید: گاهی تنها کافی است سیستم‌عامل را دوباره نصب کنیم؛ این کار را با ابزارهای مخصوص سامسونگ (مثل Odin) انجام می‌دهیم.

مشکلات شارژ در Galaxy Tab Active5

در این مدل، مشکلات شارژ معمولاً به‌این عوامل مربوط می‌شود:

• پورت شارژ خراب: سایش یا خم شدن پین‌های پورت می‌تواند تماس مناسب را مختل کند.
• مدار شارژ (Charging IC): این آی‌سی مسئول کنترل ولتاژ و جریان ورودی است؛ اگر دچار سوختگی شود، حتی با کابل سالم هم شارژ نمی‌شود.
• کابل یا فلکس شارژ معیوب: در برخی موارد، خود کابل یا فلکس داخلی که به برد متصل می‌شود، دچار شکست می‌شود.
• مشکل در مدارهای مدیریت انرژی: این مدارها به‌صورت ترکیبی با Power IC کار می‌کنند؛ هر گونه نقص می‌تواند باعث قطع جریان به باتری شود.

مشکلات اتصال

Tab Active5 به‌دلیل داشتن ماژول LTE و Wi‑Fi، در برخی مواقع با مشکلات زیر مواجه می‌شود:

• کارت سیم (SIM) شناسایی نمی‌شود: ممکن است سوکت سیم‌کارت یا مدارهای مربوط به آن خراب باشد.
• پایین آمدن سیگنال سلولار: در برخی موارد ماژول رادیویی یا آنتن داخلی دچار مشکل می‌شود.
• اتصال Wi‑Fi ناپایدار: گاهی مشکل در چیپ Wi‑Fi یا تنظیمات نرم‌افزاری باعث قطع مکرر ارتباط می‌شود.
• بلوتوث یا GPS کار نمی‌کند: این موارد می‌توانند به‌دلیل نقص در ماژول‌های رادیویی یا firmware نادرست باشند.

خرابی اجزای جانبی

• بلندگو: در برخی موارد صدا به‌صورت خفیف یا قطع می‌شود؛ معمولاً به‌دلیل خراب شدن درایور یا اتصال شِلِک.
• میکروفون: اگر صدای ضبط واضح نباشد، ممکن است به‌دلیل آسیب به میکروفن یا سوئیچ مربوطه باشد.
• دوربین عقب/جلو: در این تبلت دوربین اصلی برای اسکن بارکد و اسکن QR استفاده می‌شود؛ خرابی می‌تواند به‌دلیل لنز معیوب یا ماژول دوربین باشد.
• حسگر اثر انگشت: گاهی به‌دلیل تماس نادرست یا آسیب فیزیکی، حسگر نمی‌تواند اثر انگشت را تشخیص دهد.
• دکمه روشن/خاموش و دکمه‌های صدا: این سوئیچ‌ها به‌صورت مکانیکی عمل می‌کنند؛ سایش یا شکست میکروسوئیچ می‌تواند باعث عدم واکنش شود.

مشکلاتی که معمولاً به‌اشتباه تشخیص داده می‌شوند

• مشتری فکر می‌کند پورت شارژ خراب است، اما در واقع مدار شارژ (IC) دچار سوختگی شده و نیاز به تعویض دارد.
• یک کاربر معتقد است که ذخیره‌سازی خراب است، در حالی که فقط یک فایل سیستمی خراب بوده و با فلش صحیح می‌توان دستگاه را برگرداند.
• مشکل قطع شدن سیگنال شبکه به‌نظر می‌رسد به‌دلیل سیم‌کارت باشد، اما در واقع مشکل در آنتن داخلی یا ماژول رادیویی است.

نمونه‌های واقعی کارگاه

مورد ۱ – تعمیر مادربورد: یک مشتری دستگاهش را با علامت «خاموش نمی‌شود» آورد. پس از بررسی، متوجه شدیم که Power IC در بخش سمت راست برد سوختگی دارد. با استفاده از دستگاه لیزری مخصوص، این آی‌سی را تعویض کردیم و پس از تست، تبلت بدون هیچ مشکلی روشن شد. هزینه کل تعمیر حدود ۱.۲ میلیون تومان بود که شامل هزینه قطعه و کارگری شد.

مورد ۲ – تعمیر ذخیره‌سازی و فلش کردن سیستم: یک کاربر پس از به‌روزرسانی رسمی سامسونگ، دستگاهش روی لوگو می‌ماند. ما ابتدا چیپ eMMC را تست کردیم؛ هیچ نقص فیزیکی مشاهده نشد. سپس با استفاده از Odin، یک ریکاوری کامل نصب کردیم و تمام داده‌های سیستمی را بازنشانی کردیم. پس از این عملیات، دستگاه به‌صورت عادی بوت شد و هیچ قطعه‌ای تعویض نشد.

مورد ۳ – تشخیص نادرست و اصلاح آن: یک مشتری ادعا کرد که پورت شارژ خراب است چون دستگاهش شارژ نمی‌شود. ما ابتدا پورت را بررسی کردیم و تماس‌ها سالم بودند. پس از تست دقیق، متوجه شدیم که مشکل در مدار شارژ (Charging IC) است. پس از تعویض این آی‌سی، تبلت دوباره به‌سرعت شارژ شد. این مورد نشان داد که تشخیص اولیه می‌تواند گمراه‌کننده باشد.
