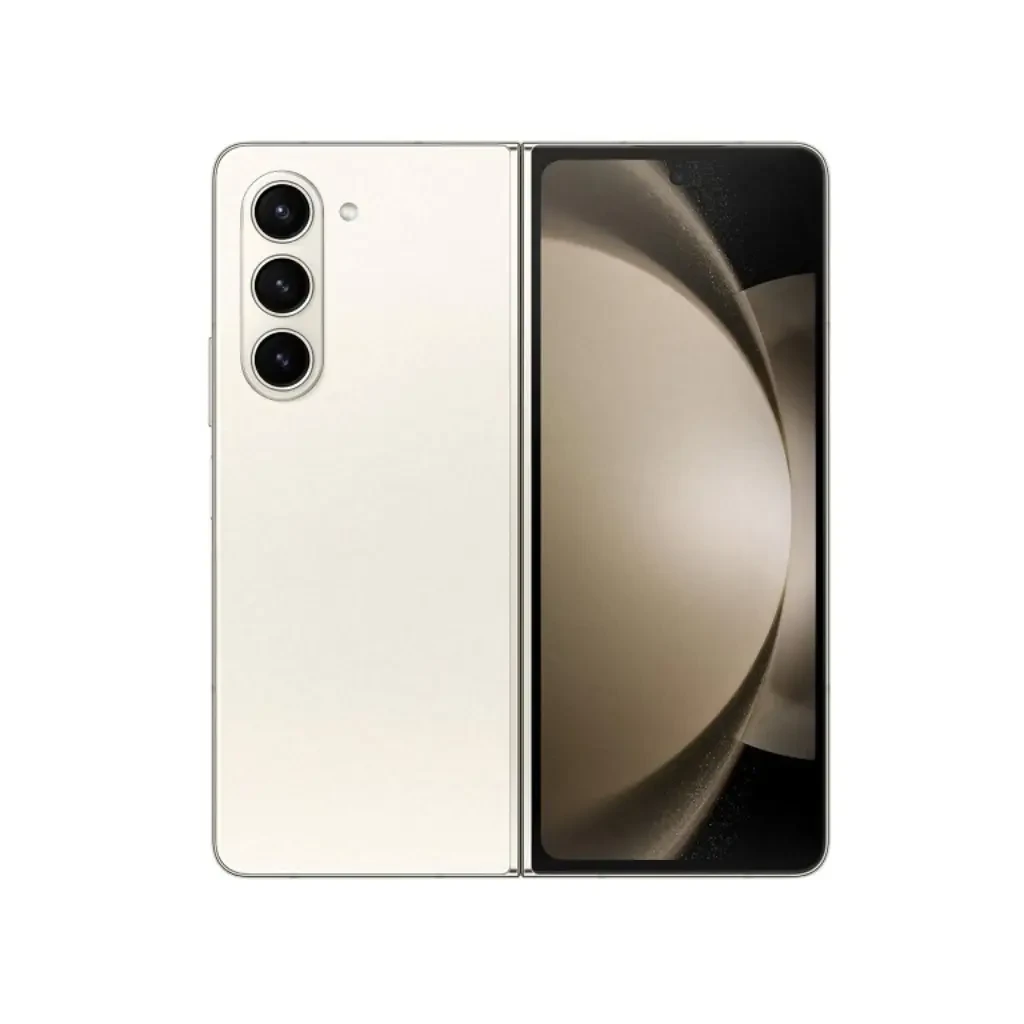

اگر به دنبال تعمیر گلکسی زد فولد۵ هستید یا میخواهید درباره تعویض ال سی دی گلکسی زد فولد۵ و ال سی دی گلکسی زد فولد۵ اطلاعات بیشتری کسب کنید، این صفحه راهنمای کاملی برای شما خواهد بود.
مشکلات رایج Galaxy Z Fold5 از نگاه یک تکنسین در تهران
خطاهای متداولی که در این مدل میبینیم
- عدم روشن شدن دستگاه پس از سقوط یا برخورد با آب.
- حلقه راهاندازی (Boot Loop) که گوشی در صفحه لوگو میماند.
- مشکلات شارژ ناشی از پورت یا مدار شارژ.
- از دست رفتن سیگنال شبکه یا مشکلات سیم کارت.
- خرابی حسگر اثر انگشت یا دوربین زیر صفحه.
- خطاهای ناگهانی خاموش شدن و ریست شدن دستگاه.
وقتی Galaxy Z Fold5 روشن نمیشود
در کارگاه ما اکثر مواردی که باعث میشود این مدل روشن نشود، به دلایل زیر است:
- خرابی مادربورد: آسیبهای مکانیکی یا اثر آب میتوانند لایههای لامینی مادربورد را دچار کوتاهمدت یا طولانیمدت کنند و مسیرهای تغذیه را قطع کنند.
- خرابی چیپ ذخیرهسازی (eMMC/UFS): در صورت آسیب فیزیکی یا خطای الکترونیکی، سیستم قادر به خواندن بوتلودر نمیشود.
- مشکل برنامهریزی (Programming): گاهی firmware به درستی روی چیپ ذخیرهسازی نوشته نمیشود و دستگاه در حالت عدم راهاندازی میماند.
- خرابی مدار توان (Power Circuit): قطعاتی مانند سوئیچ پیکو یا فیدهای تغذیه میتوانند به دلیل فشار یا رطوبت خراب شوند.
- آسیب آب: حتی اگر ظاهر دستگاه سالم باشد، رطوبت میتواند به لایههای داخلی نفوذ کند و باعث خوردگی الکترودها شود.
در این شرایط ابتدا یک بررسی دقیق بصری انجام میدهیم، سپس با استفاده از مولتیمتر و اسیلوسکوپ مسیرهای تغذیه را تست میکنیم. اگر مشکل در مادربورد باشد، گاهی میتوان با تعویض قطعات کوچک (مانند سوئیچ پیکو یا فیدهای تغذیه) مشکل را رفع کرد؛ در غیر این صورت نیاز به تعمیر کامل مادربورد خواهد بود.
وقتی دستگاه روی لوگو میماند
حلقه راهاندازی یکی از رایجترین مشکلات Galaxy Z Fold5 است. دلایل اصلی این پدیده عبارتند از:
- خطاهای حافظه داخلی: خرابی بخش UFS باعث میشود بوتلودر نتواند به سیستمعامل دسترسی پیدا کند.
- فایلهای سیستمی خراب: حذف یا خراب شدن فایلهای مهم اندروید میتواند باعث توقف در مرحله لوگو شود.
- فلش نرمافزاری نادرست: گاهی مشتریان یا تعمیرکاران غیرحرفهای سعی میکنند فرمور جدیدی نصب کنند که با سختافزار دستگاه سازگار نیست.
- مشکلات مدار حافظه (eMMC/UFS Controller): نقص در کنترلکننده حافظه میتواند باعث عدم شناسایی صحیح بخشهای بوت شود.
برای رفع این مشکل ابتدا با ابزارهای تخصصی وضعیت سلامت حافظه را بررسی میکنیم. اگر حافظه سالم باشد، یک فلش تمیز (Clean Flash) با نسخه رسمی سامسونگ انجام میدهیم. در مواردی که حافظه دچار خطا باشد، تعویض چیپ UFS ضروری میشود.
مشکلات شارژ در Galaxy Z Fold5
شارژ کردن این مدل به دلایل زیر دچار مشکل میشود:
- پورت شارژ خراب یا کثیف: در اثر سایش یا ورود ذرات ریز، تماس الکترولیتیک قطع میشود.
- مدار شارژ (Charging IC) معیوب: این چیپ مسئول توزیع ولتاژ به باتری است و در صورت آسیب، حتی با پورت سالم دستگاه شارژ نمیشود.
- کابل فلکس شارژ معیوب: خم شدن مکرر در قسمت پایین گوشی میتواند باعث شکست سیمهای داخلی شود.
- خرابی فیدهای تغذیه (Power Flex): این فیدها مسیر برق را از پورت به مادربورد میبرند و در صورت شکسته شدن یا سوختن، شارژ قطع میشود.
در ابتدا پورت را با ابزار مخصوص تمیز میکنیم و اتصال آن را تست میکنیم. اگر مشکل در پورت نباشد، فیدهای تغذیه و IC شارژ را با اسیلوسکوپ بررسی میکنیم. در اکثر موارد تعویض پورت یا فید کافی است؛ اما گاهی نیاز به تعمیر مادربورد برای تعویض IC شارژ داریم.
مشکلات ارتباطی
از نظر ارتباطات، Galaxy Z Fold5 بهدلیل طراحی دو صفحهای و آنتنهای پیچیده، موارد زیر را بیشتر تجربه میکند:
- کاهش سیگنال شبکه: آسیب به آنتنهای داخلی یا ماژول رادیویی میتواند باعث ضعف سیگنال یا قطع کامل ارتباط شود.
- مشکلات سیم کارت: در برخی موارد سوکت سیم کارت دچار خم شدن میشود و تماس مناسب برقرار نمیگردد.
- نقص در ماژول Wi‑Fi/بلوتوث: خرابی چیپهای رادیویی یا آنتنهای فرعی میتواند باعث قطع یا ناپایداری ارتباطهای بیسیم شود.
- خطاهای GPS: در برخی دستگاهها ماژول GPS به دلیل آسیب مکانیکی یا نرمافزاری دقیقاً کار نمیکند.
برای تشخیص، ابتدا تست سیگنال با نرمافزارهای مخصوص انجام میدهیم؛ سپس ماژول رادیویی را از نظر فیزیکی بررسی میکنیم. اگر مشکل نرمافزاری باشد، یک فلش نرمافزاری میتواند آن را رفع کند؛ در غیر این صورت تعویض ماژول یا آنتن لازم است.
خرابیهای اجزای پیرامونی
- بلندگو: صدای خفه یا عدم خروج صدا معمولاً به دلیل خرابی درایور بلندگو یا اتصال شل میباشد.
- میکروفون: صدای ضعیف یا قطع صدا در تماسها میتواند به دلیل آسیب به ماژول میکروفون یا کابل داخلی باشد.
- دوربین زیر صفحه: تار شدن یا عدم تشخیص تصویر معمولاً به دلیل نقص در لنز یا حسگر میباشد.
- حسگر اثر انگشت: عدم تشخیص اثر انگشت ممکن است به دلیل خرابی ماژول یا مشکل نرمافزاری باشد.
- دکمه روشن/خاموش و دکمههای صدا: فشار نادرست یا سایش میتواند باعث عدم عملکرد صحیح این کلیدها شود.
در اکثر این موارد، تعویض ماژول یا کابلهای مربوطه کافی است و نیازی به باز کردن مادربورد نیست.
مشکلاتی که معمولاً اشتباه تشخیص میشوند
- مشتری فکر میکند پورت شارژ خراب است، اما در واقع مدار شارژ (IC) معیوب است.
- دستگاه روی لوگو میماند و بهنظر میرسد حافظه خراب شده، اما در واقع یک فایل سیستمی مهم حذف شده و با فلش نرمافزاری میتوان آن را برطرف کرد.
- کاهش سیگنال شبکه بهنظر میرسد به دلیل مشکل آنتن باشد، اما بررسی نشان میدهد سوکت سیم کارت بهدرستی در جای خود قرار نگرفته است.
نمونههای واقعی از کارگاه
مورد ۱ – تعمیر مادربورد: یک مشتری با مشکل عدم روشن شدن Galaxy Z Fold5 پس از سقوط از میز وارد کارگاه شد. پس از بررسی بصری، هیچ ترک یا شکستگی واضحی مشاهده نشد، اما تست ولتاژ نشان داد که سوئیچ پیکو در مسیر تغذیه قطع است. ما با تعویض این سوئیچ و بازسازی مسیرهای تغذیه، دستگاه را به حالت عادی بازگرداندیم. زمان تعمیر حدود ۳ ساعت بود و هزینه تنها شامل قطعه سوئیچ شد.
مورد ۲ – تعمیر حافظه و فلش نرمافزاری: یک کاربر گزارش داد که گوشیاش در حین بهروزرسانی بهصورت ناگهانی روی لوگو میماند. با استفاده از ابزارهای تشخیص، متوجه شد که بخش UFS دچار خطای خواندن است. ابتدا سعی کردیم با نرمافزار مخصوص سلامت حافظه، بخش خراب را بازسازی کنیم؛ اما مشکل حل نشد. در نهایت چیپ UFS را با قطعه اصلی تعویض کردیم و یک فلش تمیز انجام دادیم. پس از این کار، دستگاه بدون هیچ مشکلی بوت شد.
مورد ۳ – تشخیص اشتباه: یک مشتری معتقد بود پورت شارژ خراب است چون گوشی با کابل اصلی شارژ نمیشود. ما ابتدا پورت را تمیز کردیم و تست کردیم؛ اما همچنان مشکل باقی ماند. پس از بررسی مدار شارژ با اسیلوسکوپ، متوجه شدیم که IC شارژ به دلیل رطوبت داخلی سوخته است. تعویض این چیپ باعث شد گوشی بهسرعت شارژ بگیرد. این مثال نشان میدهد که تشخیص اولیه گاهی میتواند گمراه
